C05 : Modéliser des actions mécaniques

Cours

Liaisons équivalentes

Comme celà a déjà été fait en modélisation cinématique, il est possible de déterminer la liaison équivalente à une association de liaisons en série ou en parallèle.

La méthode jusqu'alors utilisée faisait appel aux torseur cinématiques des liaisons. Il s'agissait de la méthode cinématique.

La méthode présentée ci-dessous fait appel aux torseurs des actions mécaniques transmissibles par les liaisons. On parle alors de méthode statique.

Association de liaisons en série

Fondamental :

La liaison équivalente entre 2 et 0 doit être capable de transmettre toutes les composantes d'efforts qui sont transmises par et :

$\boxed{ \{ \mathcal T_{eq,2 \rightarrow 0} \}=\{ \mathcal T_{2 \rightarrow 1} \}=\{ \mathcal T_{1 \rightarrow 0} \} }$

Rappel (méthode cinématique) : la liaison équivalente entre 0 et 2 se détermine par composition des torseurs cinématiques :

$\{ \mathcal V_{eq,2 /0} \}\,=\,\{ \mathcal V_{2/1} \}\,+\,\{ \mathcal V_{1/0} \}$

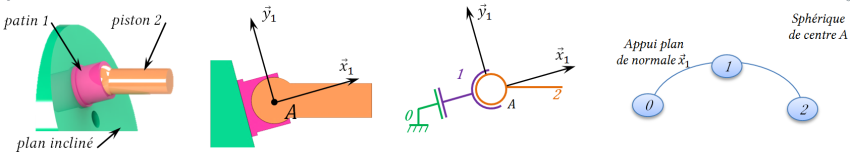

Exemple : pompe à pistons axiaux

On cherche le torseur :

On doit avoir :

$\{ \mathcal T_{eq,2 \rightarrow 0} \}=\{ \mathcal T_{2 \rightarrow 1} \}=\{ \mathcal T_{1 \rightarrow 0} \} \\$

$\Leftrightarrow{\vphantom{ \left \{ \begin{matrix} X_{21} & L_{21} \\ Y_{21} & M_{21} \\ Z_{21} & N_{21} \\ \end{matrix} \right \} }} _{A} \left \{ \begin{matrix} X_{20} & L_{20} \\ Y_{20} & M_{20} \\ Z_{20} & N_{20} \\ \end{matrix} \right \}_{\left( \vec x_1, \vec y_1, \vec z_1 \right)} = {\vphantom{\left \{ \begin{matrix} X_{21} & L_{21} \\ Y_{21} & M_{21} \\ Z_{21} & N_{21} \\ \end{matrix} \right \} }} _{A} \left \{ \begin{matrix} X_{21} & 0\\ Y_{21} & 0 \\ Z_{21} & 0 \\ \end{matrix} \right \}_{\left( \vec x_1, \vec y_1, \vec z_1 \right)} = {\vphantom{ \left \{ \begin{matrix} X_{21} & L_{21} \\ Y_{21} & M_{21} \\ Z_{21} & N_{21} \\ \end{matrix} \right \} }} _{A} \left \{ \begin{matrix} X_{10} &0 \\ 0 & M_{10} \\ 0 & N_{10} \\ \end{matrix} \right \}_{\left( \vec x_1, \vec y_1, \vec z_1 \right)}$

, avec

Liaison sphère plan de centre A et de normale

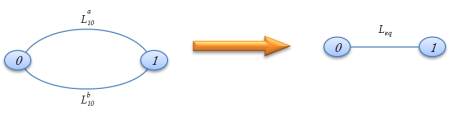

Association de liaisons en parallèle

Fondamental :

La liaison équivalente doit pouvoir transmettre tous les efforts que transmettent chacune des liaisons simples :

$\boxed{ \{ \mathcal T_{eq,0 \rightarrow 1} \}=\{ \mathcal T_{0\rightarrow 1}^a \}+\{ \mathcal T_{0 \rightarrow 1}^b \} }$

Rappel (méthode cinématique) : la liaison équivalente entre 1 et 0 se détermine en égalisant les torseurs cinématiques :

$\{ \mathcal V_{eq,1 /0} \}\,=\,\{ \mathcal V_{1/0}^a \}\,=\,\{ \mathcal V_{1/0}^b\}$

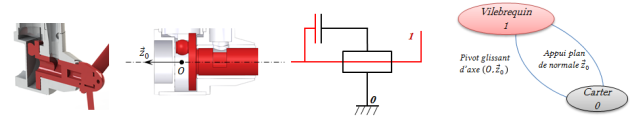

Exemple : micromoteur de modélisme

Pour déterminer la liaison équivalente, on se sert de la relation :

$\{ \mathcal T_{eq,0 \rightarrow 1} \}=\{ \mathcal T_{0\rightarrow 1}^a \}+\{ \mathcal T_{0 \rightarrow 1}^b \}$

$\Leftrightarrow \{ \mathcal T_{eq,0 \rightarrow 1} \} = {\vphantom{ \left \{ \begin{matrix} X_{21} & L_{21} \\ Y_{21} & M_{21} \\ Z_{21} & N_{21} \\ \end{matrix} \right \} }} _{O} \left \{ \begin{matrix} X_{01}^a & L_{01}^a \\ Y_{01}^a & M_{01}^a \\ 0&0 \\ \end{matrix} \right \}_{\left( \vec x_0, \vec y_0, \vec z_0 \right)} + {\vphantom{ \left \{ \begin{matrix} X_{21} & L_{21} \\ Y_{21} & M_{21} \\ Z_{21} & N_{21} \\ \end{matrix} \right \} }} _{O} \left \{ \begin{matrix} 0 & L_{01}^b \\ 0 & M_{01}^b \\ Z_{01}^b & 0 \\ \end{matrix} \right \}_{\left( \vec x_0, \vec y_0, \vec z_0 \right)}$

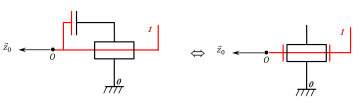

$\Leftrightarrow \, \{ \mathcal T_{eq,0 \rightarrow 1} \} = {\vphantom{ \left \{ \begin{matrix} X_{21} & L_{21} \\ Y_{21} & M_{21} \\ Z_{21} & N_{21} \\ \end{matrix} \right \} }} _{O} \left \{ \begin{matrix} X_{01}^a & L_{01}^a +L_{01}^b\\ Y_{01}^a & M_{01}^a +M_{01}^b\\ Z_{01}^b&0 \\ \end{matrix} \right \}_{\left( \vec x_0, \vec y_0, \vec z_0 \right)} \quad \text{ : Liaison pivot d'axe } (O,\vec z_0)$
